一、简述
DzLink是仿照新唐Nu-Link设计的，针对新唐Cortex™-M0 NuMicro系列32位微处理器制作的仿真下载器及脱机量产编程器。使用方法请参考Nu-Link使用手册。
DzLink具有体积小巧，可改输出电压（3.3V/5V），可选高质量脱机按键，带输出过流保护，输出信号短路保护等优点。

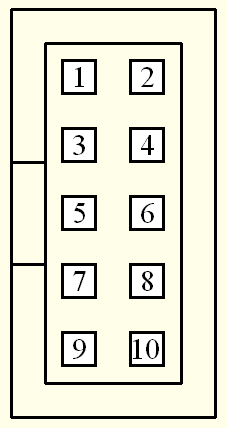

二、接口
前端为标准的mini-USB接口，后端ICE接口与Nu-Link完全兼容的SWD接口。
 |
序号 |
符号 |
颜色 |
说明 |
|
1 |
VCC |
红 |
外输出电源正（3.3V/5V） |
|
|
2 |
KEY |
白 |
脱机按键输入（低有效） |
|
|
3 |
DAT |
蓝 |
SWD的数据 |
|
|
4 |
TST1 |
|
厂家测试专用（保留） |
|
|
5 |
CLK |
绿 |
SWD的时钟 |
|
|
6 |
TST2 |
|
厂家测试专用（保留） |
|
|
7 |
RST |
黄 |
SWD的复位 |
|
|
8 |
TST3 |
|
厂家测试专用（保留） |
|
|
9 |
GND |
黑 |
外输出电源地（0V） |
|
|
10 |
GND |
黑 |
脱机按键地（0V） |
修改输出电压方法：打开外壳，在PCB的左下角焊接R3（不焊R4）磁珠时直接输出5V；焊接R4（不焊R3）磁珠时输出经过U3（AMS1117）输出的电压（默认3.3V）；其它电压（2.5V-3.6V）需要更换U3型号为相应输出电压。
三、驱动
|
支持 |
名称 |
|
ICP软件 |
|
|
MDK驱动 |
|
|
IAR驱动 |
NuMicro IAR Embedded Workbench driver (Build 4228) V1.03.ZIP |
以上ICP软件及仿真驱动插件可以在下面的新唐主页下载：
使用手册:
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=UG0820140822103705
ICP Programming Tool:
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200310
驱动程序(Keil):
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200142
驱动程序(IAR):
http://www.nuvoton.com/opencms/resource-download.jsp?tp_GUID=SW0520101208200227
